不锈钢取压针型阀

产品名称:不锈钢取压针型阀

产品型号:JJBY1

咨询电话:021-51872056 销售部

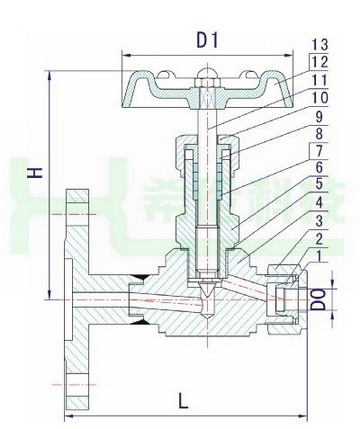

上海夏延JJBY1 单法兰取压针型阀结构图:

试验标准单位Unit:MPa

试验项目TESTITEM

压力值PRESSURE VALVE

公称压力Nominal Pressure

2.5

壳体试验Shell Test

3.7

密封试验Test

2.75

气压试验Air Pressure Test

0.9

适用温度Suitable Temperatue

180

适用介质Suitable Medium

水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质:

型号
TYPE

阀体
BODY

接头
TIE-IN

阀杆
VALVE HANDLE

螺帽
SCREW CAP

填料
PACKING

J48H-25

20#

20#

2Cr13

20#

柔性石墨、四氟
Leslble graphite

J48W-25P

304SS

304SS

304SS

304SS

柔性石墨、四氟
Leslble graphite

J48W-25R

316SS

316SS

316SS

316SS

柔性石墨、四氟
Leslble graphite

外型与连接尺寸:

规格
SPECIF ICATION

A

L

H

Do

DN10

90

130

90

60

DN15

92

122

90

60

DN20

105

150

105

80

DN25

115

150

120

100
