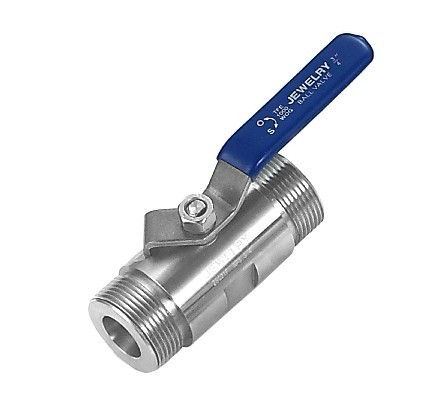

手动螺纹球阀

产品名称:手动螺纹球阀

产品型号:Q11F

咨询电话:021-51872056 销售部


手动螺纹球阀概述
手动螺纹球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。 口径:DN10-DN100 压力:1.6MPa-6.4MPa 材质:铸钢、不锈钢 型号:Q11F 手动螺纹球阀概述:手动螺纹球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。
属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

Q11F手动螺纹球阀产品特征

公称压力
适用稳定范围
适用介质
螺纹类型
1.6-6.4MPa
-20~232℃~350℃
水、油、气及某些腐蚀性液体(W。O。G)
G。NPT。BSPT。BSP。DI259/2999

Q11F手动螺纹球阀主要零件材料

零件名称
材质
密封圈
聚四氟乙烯PTFE
碳钢
球体
不锈钢SS316
碳钢WCB
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
阀盖
不锈钢CF8M
不锈钢SS316
阀体
不锈钢CF8M
不锈钢CF8M
阀杆
不锈钢SS316
不锈钢SS316
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
填料压盖螺母
不锈钢SS304
不锈钢SS304
垫圈
不锈钢SS304
不锈钢SS304
阀杆螺母
不锈钢SS304
不锈钢SS304
手柄套
不锈钢SS304
塑料PLASTIC
手柄
塑料
不锈钢SS304

Q11F手动螺纹球阀主要连接尺寸及重量

SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280
