压差旁通阀800X

产品名称：压差旁通阀800X

产品型号：800X

咨询电话：021-51872056 销售部

压差旁通阀800X作用，进口压差旁通阀原理，国标压差旁通阀参数，压差旁通阀厂家，型号，尺寸，标准，价格。

压差旁通平衡阀介绍：

800X压差旁通阀主要应用于空调系统供\回水之间,保证供\回水之间的压差于一固定值,提高系统的利用率,降低噪音,以及防止过大压差对系统设备的损坏,其主要由主阀及压差导阀组成.

压差旁通阀工作原理

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程.

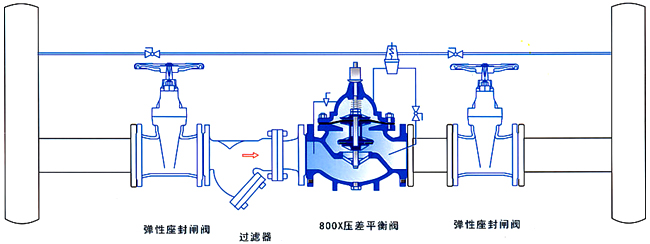

压差旁通阀安装

1. 压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面

2. 安装前的检查：在装卸到目的地后，首先按说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。

3. 安装前应清理管道中的杂物，检查相应的法兰与阀门的法兰压力等级，公称通径相一致，以保持管路畅通。

4. 在压差平衡阀前后，应安装两只闸阀，以检测及维修时使用

5. 压差向导阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

压差旁通阀主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	350	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445
