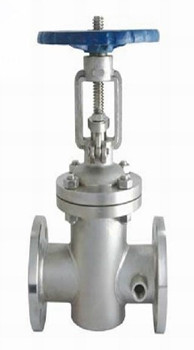

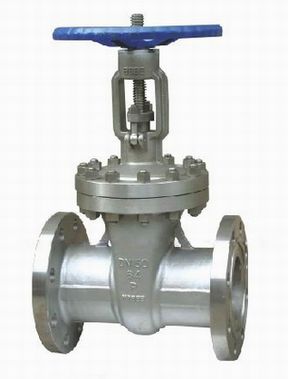

进口德国汉克不锈钢法兰闸阀介绍

法兰闸阀,欧洲领先的十大知名品牌,德国进口一线品牌,德国领先的最受欢迎的10大品牌,世界进口品牌排行榜前十,进口法兰闸阀哪个品牌好-德国汉克(HANK)阀门首选-021-51872056
进口法兰闸阀适用于公称压力PN1.0～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。
FEATURES
2"~48" (DN50~DN1200)
W. P.: CLASS 150/300/600/900
/1500/2500
W. T.:-20℃ ~400℃ (-4℉~752℉)
Design:API 600
Flange Dimension:ASME B16.5
Face to Face: ASME B6.10

Materials
ITEM PARTS MATERIAL
Trim1 Trim5 Trim8
1 BODY ASTM A216-WCB
2 SEAT RING ASTM A216-WCB+Cr13 ASTM A105+STL#6 ASTM A105+STL#6
3 WEDGE ASTM A216-WCB+Cr13 ASTM A105+STL#6 ASTM A216-WCB+Cr13
4 STEM ASTM A182-F6a
5 GASKET SPW SS 304+GRAPHITE
6 BONNET ASTM A216-WCB
7 NUT ASTM A194-2H
8 STUD ASTM A193-B7
9 BACK SEAT ASTM A276-410
10 PACKING A GRAPHITE
11 SPACER RING ASTM A276-410
12 PACKING B GRAPHITE
13 PACKING C
14 GLAND ASTM A276-410
15 GLAND FLANGE ASTM A216-WCB
16 GREASE FITTING CARBON STEEL
17 STEM BUSHING ASTM A439 D-2
18 RETAINING NUT ASTM A29-1025
19 HANDWHEEL DUCTILE IRON
20 NUT ASTM A29-1025
21 EYE BOLT ASTM A193-B7
22 NUT ASTM A194-2H
23 PIN ASTM A29-1025
24 NAMEPLATE SS 304
Dimensions
DN d CLASS 150 CLASS 300 CLASS 600
L H H1 L H H1 L H H1
50 51 178 400 - 216 420 - 292 444 -
65 64 191 435 - 241 446 - 330 500 -
80 76 203 515 - 283 537 - 356 558 585
100 102 229 595 - 305 619 650 432 665 695
125 127 254 725 - 381 722 750 508 760 790
150 152 267 780 820 403 806 835 559 868 900
200 203 292 975 1020 419 1000 1030 660 1073 1110
250 254 330 1150 1200 457 1240 1280 787 1263 1300
300 305 356 1380 1430 502 1425 1460 838 1600 1650
350 337 381 1545 1580 762 1585 1620 889 1705 1750
400 387 406 1733 1780 838 1790 1830 991 1835 1900
450 438 432 1915 1990 914 1960 2000 1092 - 2020
500 489 457 2122 2220 991 2158 2220 1194 - 2172
600 591 508 2520 2600 1143 2576 2620 1397 - 2650
650 633 559 - 2800 1245 - 2850 - - -
700 684 610 - 3050 1346 - 3080 - - -
750 735 610 - 3130 1397 - 3180 - - -
800 779 711 - 3280 1524 - 3300 - - -
850 830 762 - 3500 1626 - 3550 - - -
900 874 711 - 3720 1727 - 3760 - - -
1000 978 762 - 4016 - - - - - -
1050 1022 787.4 - 4355 - - - - - -
1200 1168 863.6 - 4851 - - - - - -

DN d CLASS 900 CLASS 1500 CLASS 2500
L H H1 L H H1 L H H1
50 51 368 500 - 368 510 - 451 530 580
65 64 419 550 - 419 560 - 508 580 630
80 76 381 610 660 470 620 670 578 650 700
100 102 457 702 750 546 728 770 673 750 800
125 127 559 850 900 673 870 920 794 900 960
150 152 610 980 1060 705 1000 1070 914 1040 1100
200 203 737 1100 1140 832 1130 1180 1022 1150 1200
250 254 838 1320 1370 991 1360 1410 1270 1400 1460
300 305 965 1500 1560 1130 - 1620 1422 - 1660
350 337 1029 1900 1950 1257 - 2020 - - -
400 387 1130 2050 2100 1384 - 2180 -
