锻钢焊接闸阀

产品名称：锻钢焊接闸阀

产品型号：Z61Y

咨询电话：021-51872056 销售部

锻钢焊接闸阀介绍：口径:DN15-50 压力:150Lb-2500LB 材质:铸钢、锻钢、不锈钢内螺纹与承插焊闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。
内螺纹与承插焊闸阀概述：

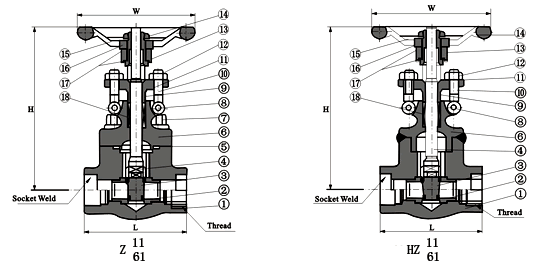

Z61H/Y、Z11H/Y型锻钢内螺纹、承插焊闸阀   标准材质细表
号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304L
F316L
1
阀体
A105
A182 F22
A182F 304L
A182 F316L
2
阀座
A276 420
A276 304
A276 304L
A276 316L
3
闸板
A182F 430&410
A182 F304
A182F 304L
A182 F316L
4
阀杆
A182 F6
A182 F304
A182F 304L
A182 F316L
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A276 F304
A276F 304L
A276 F316L
7
螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
销钉
A276420
A276 304
9
填料压套
A276410
A182F 304L
A182F F316L
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F11
A182F 304L
A182F 316L
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
垫片
A473431

18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃
Z61H/Y、HZ61H/Y、HZ11H/Y型锻钢内螺纹、承插焊闸阀  主要连接尺寸及重量
NPS
缩径
3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"

全径

3/8"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
L
79
79
92
111
120
120
140
178
H开
158
158
169
197
236
246
283
330
W
100
100
100
125
160
160
180
200
重量
螺栓式
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2
