锻钢延长阀体闸阀

产品名称:锻钢延长阀体闸阀

产品型号:EG8C4Y-K

咨询电话:021-51872056 销售部



延长阀体阀门设计结构和特征:
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合(NPT)ANSI/ASME B1.20.1
明杆支架型(OS£Y)
相关压力:
·800LB

锻钢延长阀体阀门概述:

夏延锻钢延长体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。

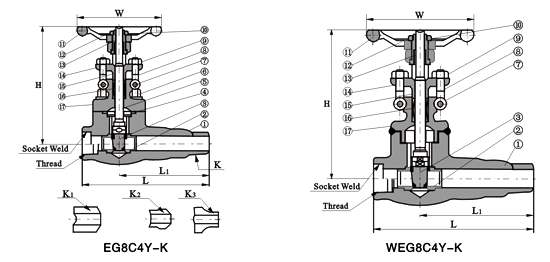

锻钢延长阀体闸阀 800Lb

订货号代号说明

连接代号 K K1 K2 K3
螺纹焊接端 斜面端 加强端 承插端

标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276420
A276304
A276304(L)
A276316(L)
3
闸板
A182410&F430
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀杆
A182F6
A276F304
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
销钉
A276420
A276 304
8
活节螺栓
A193B7
A193B16
A193B8
A193B8M
9
螺母
A1942H
A1944
A1948
A1948M
10
锁紧螺母
A1942H
A1944
A1948
A1948M
11
手轮
A197
12
铭牌
SS
13 阀杆螺母 A276420
14 填料压板 A105 A182F11 A182F316(L)
15 填料压套 A276410 A182F304(L) A182F316(L)
16
填料
柔性石墨
PTFE
17 阀盖 A105 A182F22 A182F304(L) A182F316(L)
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;
