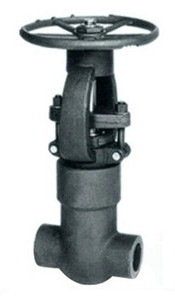

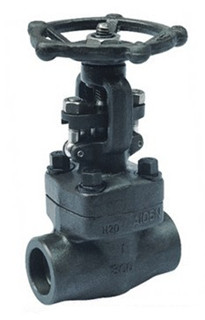

承插焊闸阀

产品名称：承插焊闸阀

产品型号：Z61H/Y

咨询电话：021-51872056 销售部

承插焊闸阀的连接形式主要用于小口径阀和管道、承插焊闸阀管件和管道焊接。承插焊闸阀小口径管道一般壁厚较薄，承插焊闸阀易错边和烧蚀，对焊难度较大，比较适用于承插焊。另外承插焊的承口有补强的作用，承插焊闸阀所以高压下也多有使用。承插焊闸阀但承插焊也有缺点，承插焊闸阀一个是焊后应力状况不好，承插焊闸阀易发生焊接未焊透情况，管系内部留有缝隙，所以用于缝隙腐蚀敏感介质的管道体系及洁净要求很高的管道体系不宜用承插焊。再者，超高压管道，承插焊闸阀即使小口径的管道壁厚也很大了，承插焊闸阀能用对焊连接的尽量避免承插焊。

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304L	F316L
1	阀体	A105	A182 F22	A182F 304L	A182 F316L
2	阀座	A276 420	A276 304	A276 304L	A276 316L
3	闸板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	阀杆	A182 F6	A182 F304	A182F 304L	A182 F316L
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276420		A276 304
9	填料压套	A276410		A182F 304L	A182F F316L
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

Z61H/Y、HZ61H/Y、HZ11H/Y型锻钢内螺纹、承插焊闸阀主要连接尺寸及重量

NPS	缩径	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H开		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
